Cabur Solar "Line 4" stik tillader enkle og effektive forbindelser.
Line 4-stikkene er sammensat af:
• Løse stik, han og hun
• Panelstik, han og hun

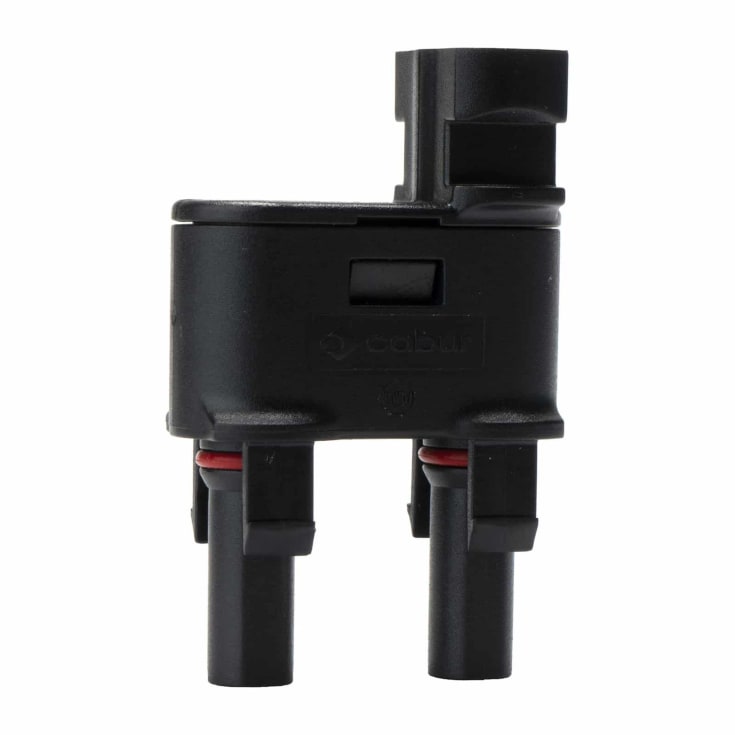

• Y-stik
Alle Cabur Solar "Line 4" stik leveres med pakninger og tilbehør.
For at sikre en forbindelses overensstemmelse med standarden, anbefaler Cabur brug af en tang IS3161N til crimpning af forbindelsen.
Brugen af disse værktøjer er obligatorisk for at garantere en god forbindelse og anlæggets varighed.
Stikkene, både han og hun, er lavet af fire hoveddele:
1 metallisk pin
2 gummiskive
3 stiv PPO plastskive
4 Hoveddel lavet af PPO-plast
1 Pin er en metallisk kontakt lavet af fortinnet kobber sammensat af to metalliske vinger, der tillader kabel tilspænding via krympevirkning. Stiftvingerne skal være bøjet rundt om kabelkernen. Denne handling bør gøres med det passende Cabur Solar tilbehør.
2 Gummiskive bruges til at beskytte indvendig del af stikket, hvilket forhindrer indtrængning af fugt, støv og olier. Det her opnås ved at klemme den elektriske ledningsisolering.
3 PPO plastskive har et konisk hulrum, der efter skrues ind i hoveddelen af stikket, tvinger sivene sammen og komprimerer gummikappe ind i trådisoleringen og dermed sikrer IP67-beskyttelse.
4 Hoveddelen holder den metalliske PIN-kode krympet på kablet.
Tilslutning fra han- og hunstik er lavet at have den metalliske han-PIN parret med hun PIN-kode, omvendt sker der for plastikskallerne. Hunstik har en rød gummiring, som virker som isoleringsskive mod indtrængning af udvendig atmosfæriske midler.
Han- og hunstik er hægtet sammen mekanisk ved hjælp af to elastiske vinger på hunnen stik som skal sættes i hanstikkene isolerende krop specielle slidser.
